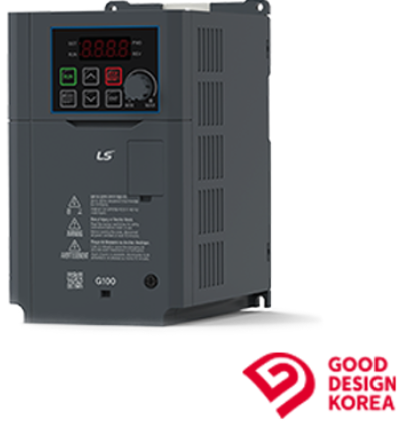

G100/G100C

Ürün Açıklaması

3 Fazlı 200V Sınıfı (0,4~22kW)

G100(C)-2			0004	0008	0015	0022	0040	0055	0075	0110	0150	0185	0220
Motor Değeri	Ağır Hizmet (HD)	(HP)	0,5	1.0	2.0	3.0	5.4	7.5	10	15	20	25	30
		(kW)	0,4	0,75	1.5	2.2	4.0	5.5	7.5	11	15	18.5	22
	Normal Görev (ND)	(HP)	1.0	2.0	3.0	5.4	7.5	10	15	20	25	30	-
		(kW)	0,75	1.5	2.2	4.0	5.5	7.5	11	15	18.5	22	-
Çıkış Değeri	Kapasite [kVA]	Ağır Hizmet (HD)	1.0	1.9	3.0	4.2	6.5	9.1	12.2	17.9	22.9	28.6	33.5
		Normal Görev (ND)	1.2	2.3	3.8	4.6	6.9	11.4	15.2	21.3	26.7	31.2	-
	Nominal Akım (3 Fazlı Giriş) [A]	Ağır Hizmet (HD)	2.5	5.0	8.0	11.0	17.0	24.0	32.0	47	60	75	88
		Normal Görev (ND)	3.1	6.0	9.6	12.0	18.0	30.0	40.0	56	70	82	-
	Nominal Akım (1-Faz Giriş) [A]	Ağır Hizmet (HD)	1.5	2.8	4.6	6.1	9.3	12.8	17.4	26.8	34	41	48
		Normal Görev (ND)	1.9	3.6	5.9	6.7	9.8	16.3	22.0	31	38	45	-
	Frekans [Hz]		0~400Hz (IM sensörsüz: 0~120Hz)
	Gerilim [V]		3 Fazlı 200~240V
Giriş Derecelendirmesi	Gerilim [V]		3 Fazlı 200~240VAC (-15%~+10%)
	Frekans [Hz]		50~60Hz (±%5)
	Nominal Akım [A]	Ağır Hizmet (HD)	2.2	4.9	8.4	11.8	18.5	25.8	34.9	53.2	68.4	85.5	101.6
		Normal Görev (ND)	3.0	6.3	10.8	13.1	19.4	32.7	44.2	63.8	79.8	94.6	-
Ağırlık (kg]	EMC Olmayan Filtre Türü		1.04	1.06	1.36	1.4	1.89	3.08	3.21	4.84	7.6	11.18	11.1
	G100C		0.81	0.83	1.10	1.13	-	-	-	-	-	-	-

3 Fazlı 400V Sınıfı (0,4~22kW)

G100(C)-4			0004	0008	0015	0022	0040	0055	0075	0110	0150	0185	0220
Motor Değeri	Ağır Hizmet (HD)	(HP)	0,5	1.0	2.0	3.0	5.4	7.5	10	15	20	25	30
		(kW)	0,4	0,75	1.5	2.2	4.0	5.5	7.5	11	15	18.5	22
	Normal Görev (ND)	(HP)	1.0	2.0	3.0	5.0	7.5	10	15	20	25	30	40
		(kW)	0,75	1.5	2.2	4.0	5.5	7.5	11	15	18.5	22	30
Çıkış Değeri	Kapasite [kVA]	Ağır Hizmet (HD)	1.0	1.9	3.0	4.2	6.5	9.1	12.2	18.3	23.6	29.7	34.3
		Normal Görev (ND)	1.5	2.4	3.9	5.3	7.6	12.2	17.5	23.6	29.0	34.3	46.5
	Nominal Akım (3 Fazlı Giriş) [A]	Ağır Hizmet (HD)	1.3	2.5	4.0	5.5	9.0	12.0	16.0	24	31	39	45
		Normal Görev (ND)	2.0	3.1	5.1	6.9	10.0	16.0	23.0	31	38	45	61
	Nominal Akım (1-Faz Giriş) [A]	Ağır Hizmet (HD)	0,7	1.4	2.1	2.8	4.9	6.4	8.7	15	18	23	27
		Normal Görev (ND)	1.3	1.9	2.8	3.6	5.4	8.7	12.6	18	23	27	35
	Frekans [Hz]		0~400Hz (IM sensörsüz: 0~120Hz)
	Gerilim [V]		3 Fazlı 380~480V
Giriş Derecelendirmesi	Gerilim [V]		3 Fazlı 380~480VAC (-15%~+10%)
	Frekans [Hz]		50~60Hz (±%5)
	Nominal Akım [A]	Ağır Hizmet (HD)	1.1	2.4	4.2	5.9	9.8	12.9	17.5	27.2	35.3	44.5	51.9
		Normal Görev (ND)	2.0	3.3	5.5	7.5	10.8	17.5	25.4	35.3	45.3	51.9	70.8
Ağırlık (kg]	EMC Filtre Tipi		1,04 (1,04)	1,06 (1,08)	1,36 (1,44)	1,4 (1,46)	1,89 (1,98)	3,08 (3,24)	3.21 (3.28)	4,89 (5,04)	4,91 (5,06)	7,63 (7,96)	7,65 (7,98)
	G100C		0.82	0,85	1.14	1.14	-	-	-	-	-	-	-

Kontrol

Kontrol metodu	V/F, Kayma Telafisi, Sensörsüz Vektör Frekans Ayarı
Frekans Ayarı Çözünürlüğü	Dijital komut: 0,01Hz Analog komut: 0,06Hz(maksimum frekans: 60 Hz)
Frekans Doğruluğu	Maksimum çıkış frekansının %1'i
V/F Deseni	Doğrusal, kare, kullanıcı V/F
Aşırı Yük Kapasitesi	HD: %150 1 dakika, ND: %120 1 dakika
Tork Artışı	Manuel/Otomatik tork artışı

Operasyon

Operasyon modu		Tuş takımını, terminal şeridini veya iletişim işlemini seçin
Frekans Ayarı		Analog: -10~10[V], 0~10[V], 4~20[mA] Dijital: Tuş takımı
Çalışma Fonksiyonu		PID kontrolü, 3 kablolu çalışma, Frekans limiti, İkinci fonksiyon, İleri ve geri yön dönüşü, Ticari geçiş, Hız arama, Güç frenleme, Kaçak azaltma, Yukarı-aşağı çalışma, DC frenleme, Frekans atlama, Kayma telafisi, Otomatik yeniden başlatma , Otomatik ayarlama, Enerji tamponlama, Akı frenleme, Ateşleme modu
Giriş	Çok Fonksiyonlu Terminal (5 Nokta)	NPN (Negatif) / PNP (Kaynak) Seçilebilir
		Fonksiyon: İleri çalışma, Geri çalışma, Sıfırlama, Harici tetikleme, Acil durdurma, Jog işlemi, Çok adımlı frekans-yüksek, orta, düşük, Çok adımlı hızlanma/yavaşlama-yüksek, orta, düşük, Duruşta DC frenleme, 2. motor seçme, Frekans yukarı/aşağı, 3 kablolu çalışma, PID çalışması sırasında normal çalışmaya geçiş Opsiyon çalışması sırasında ana gövde çalışmasına geçiş, Analog komut frekansı sabitleme, Hızlanma/yavaşlamayı durdurma vb. Seçilebilir
	Analog giriş	V1: -10~10V, I2 4~20mA
Çıktı	Çok Fonksiyonlu Röle Terminali	Arıza çıkışı ve sürücü çalışma durumu çıkışı	(NO, NC) AC 250V 1A'dan az, DC 30V 1A'dan az
	Analog çıkış	0~12Vdc: Frekans, Çıkış akımı, Çıkış voltajı, DC kademe voltajı vb. seçilebilir

Koruyucu Fonksiyon

Seyahat	Aşırı akım hatası, harici sinyal hatası, ARM kısa akım hatası hatası, aşırı ısınma hatası, giriş görüntüleme hatası, topraklama hatası, motor aşırı ısınma hatası, G/Ç kartı bağlantı hatası, motor hatası yok, parametre yazma hatası, acil durdurma hatası, komut kayıp hatası, harici bellek hatası, CPU izleme hatası, motor hafif yük hatası	Aşırı gerilim hatası, sıcaklık sensörü hatası, invertörde aşırı ısınma, seçenek hatası, çıkış görüntüsü hatası, invertör aşırı yük hatası, fan hatası, PID öncesi çalışma arızası harici fren hatası, çalışma sırasında düşük voltaj hatası, düşük voltaj hatası, analog giriş hatası, motor aşırı yük hatası, aşırı tork hatası, düşük tork hatası
Alarm	Komut kaybı uyarısı, aşırı yük uyarısı, hafif yük uyarısı, invertör aşırı yük uyarısı, fan çalışma uyarısı, frenleme direnci frenleme oranı uyarısı, rotor zaman sabiti ayarlama hatası, invertör ön aşırı ısınma uyarısı, aşırı tork uyarısı, düşük tork uyarısı
Anlık Güç Kaybı	HD 15 ms'nin altında (ND 8 ms'nin altında): Sürekli çalışma (Nominal giriş voltajı, nominal çıkış dahilinde olacak ) HD ​​15 ms'nin üzerinde (ND 8 ms'nin üzerinde): Otomatik yeniden başlatma işlemini etkinleştir

Çevre

Soğutma Tipi	Cebri fan soğutma yapısı
Koruma derecesi	IP20/UL Açık (Varsayılan), UL Muhafazalı tip 1 (Opsiyon)
Ortam sıcaklığı	Buzlanma veya donma olmaması durumunda ortam sıcaklığı. HD: -10~50°C(14~122°F) / ND: -10~40°C(14~104°F) [Ancak, 50°C'de hafif yük altında kullanıldığında %80'in altında yük kullanılması önerilir]
Nem	Bağıl nem %95 RH'nin altında (çiğ oluşumu yok)
Depolama sıcaklığı	-20~65°C(-4~149°F)
Konum	İç mekanlarda aşındırıcı gaz, yanıcı gaz, yağ buharı ve toz vb. bulunmaz (Kirlilik derecesi 2 ortam)
Yükseklik, Titreşim	1.000 m'nin altında (1000 - 4000 m arasında, sürücünün nominal giriş voltajı ve nominal çıkış akımı her 100 m için %1 oranında azaltılmalıdır), 9,8 m/s2'nin (1G) altında
Basınç	70~106kPa
