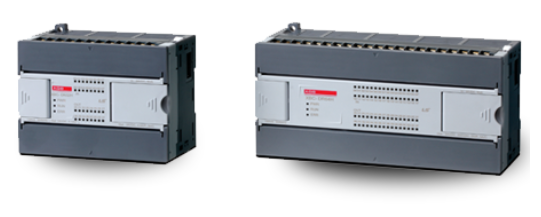

XBC/XEC H-Tipi

Ürün Açıklaması

Performans özellikleri

Öğe	XBC/XEC-DR32H XBC-DR32H/ DC *1) XEC-DR32H / DI	XBC/XEC-DN32H XEC-DP32H *1) XBC-DN32H / DC	XBC/XEC-DR64H XBC-DR64H/ DC *1) XEC-DR64H / DI	XBC/XEC-DN64H XEC-DP64H *1) XBC-DN64H / DC
Kontrol metodu	Tekrarlayan, döngüsel, kesme, sürekli tarama
G/Ç kontrol yöntemi	Yenileme modu (Tarama senkronizasyonu ile toplu işleme), Talimata göre Doğrudan mod
Programlama dili	Merdiven şeması veya IEC standardı (LD, SFC, ST) *1)
İşleme hızı	83 ns / Adım
Program kapasitesi	15Kadım (IEC türü: 200KB)
Ana ünite G/Ç noktaları	32 (Giriş:16, Çıkış:16)	32 (Giriş:16, Çıkış:16)	64 (Giriş: 32, Çıkış: 32)	64 (Giriş: 32, Çıkış: 32)
Maks. G/Ç noktaları (Ana + Genişletme 10 aşama)	352 puan		384 puan
Toplam program	128
Operasyon modu	ÇALIŞTIR, DURDUR, HATA AYIKLAMA
Kendi kendine teşhis	Tarama süresi hatalarını, bellek hatasını, G/Ç hatasını, pil hatasını, güç hatasını vb. algılar.
Program bağlantı noktası	USB (Rev 1.1), RS-232C 1 kanal (Yükleyici)
Elektrik kesintisinde verileri koruyun	Temel parametrelerde mandal alanı ayarı
Yerleşik işlevler	RS-232C / RS-485 (2 kanal), Darbe yakalama, Giriş filtresi, Harici kesme, PID kontrolü, Yüksek hızlı sayaç, Konumlandırma, RTC

Veri belleği
XBC		XEC (IEC tipi)
P	P0000 ~ P1023F (16.384 puan)	Sembolik değişken	A	32KB (Maks. 16KB koruma ayarı mevcuttur)
M	M0000 ~ M1023F (16.384 puan)	Giriş değişkeni	BEN	2KB (%IX 15.15.63)
k	K0000 ~ K4095F (65.536 puan)	Çıkış değişkeni	Q	2KB (%QX 15.15.63)
L	L0000 ~ L2047F (32.768 puan)	Doğrudan değişken	M	16KB (Maks. 8KB koruma ayarı mevcuttur)
F	F0000 ~ F1023F (16.384 puan)		R	20KB (1 blok)
T	100ms, 10ms, 1ms: T0000 ~ T1023 (1,024)(Parametre ayarı ile ayarlanabilir)		İÇİNDE	20KB
C	C0000 ~ C1023 (1.024)	Bayrak değişkeni	F	2KB
S	S00.00 ~ S127.99		k	8KB
D	D0000 ~ D10239 (10.240 kelime)		L	4KB
İÇİNDE	U00.00 ~ U0A.31 (Analog veri yenileme alanı: 352 kelime)		N	10KB
İLE	Z000 ~ Z127 (128 kelime)		İÇİNDE	1KB
N	N000 ~ N5119 (5.120 kelime)	Flaş alanı	R	20KB (2 blok)

*1) XEC, IEC standart dil programlamasıdır.

Giriş spesifikasyonu

Öğe		XBC/XEC-DR32H	XBC/XEC-DN32H XEC-DP32H	XBC/XEC-DR64H	XBC/XEC-DN64H XEC-DP64H	XEC-DR32H/D1 XEC-DR64H/D1
Giriş noktaları		16 puan		32 puan		16 puan
Nominal giriş voltajı		DC 24V				DC12 / 24V
Nominal giriş akımı		4mA (Kontak 0~7: 9mA)				5 /10mA (Kontak 0~7 : 7/15mA)
Çalışma voltajı aralığı		DC 20,4 ~ 28,8V (Dalgalanma oranı <%5)				DC 9,5~30V (Dalgalanma oranı <%5)
Açık voltaj / Açık akım		DC 19V veya daha fazla/3mA veya daha fazla				DC 9V veya daha fazla/3mA veya daha fazla
Kapalı voltaj / Kapalı akım		DC 6V veya daha az/1mA veya daha az				DC 5V veya daha az/1mA veya daha az
Giriş direnci		5,6k Ω (P00 ~ P07: 2,7k Ω)				2,7k Ω (%IX0.0.0~%IX0.0.7:1.8k Ω)
Tepki Süresi	Kapalı → Açık	1/3/5/10/20/70/100 ms (CPU parametresine göre ayarlama) Başlangıç ​​değeri: 3 ms
	Açık → Kapalı

Röle çıkış spesifikasyonu

Öğe		XBC/XEC-DR32H	XBC/XEC-DR64H
Çıkış noktası		16 puan	32 puan
Yalıtım yöntemi		Röle yalıtımı
Nominal yük gerilimi / akımı		DC 24V 2A (Rezistif yük)/AC 220V 2A (COSø = 1), 5A/COM
Min. yük voltajı / akımı		DC 5V/1mA
Maks. yük voltajı		AC 250V, DC 125V
Kaçak akımı kapatma		0,1mA (AC 220V, 60Hz)
Servis ömrü	Mekanik	20 milyon kez veya daha fazla
	Elektriksel	Nominal yük voltajı/akımı 100.000 kat veya daha fazla
		AC 200V/1,5A, AC 240V/1A (COSø = 0,7) 100.000 defa veya daha fazla
		AC 200V/1A, AC 240V/0,5A (COSø = 0,35) 100.000 defa veya daha fazla
		DC 24V/1A, DC 100V/0,1A (L / R = 7ms) 100.000 kez veya daha fazla
Tepki Süresi	Kapalı → Açık	10 ms veya daha az
	Açık → Kapalı	12 ms veya daha az
Ortak yöntem		4 puan/COM	P20 ~ 2F: 4 nokta/COM P30 ~ 3F: 8 nokta/COM

Transistör çıkış spesifikasyonu

Öğe		XBC-DN32H / XEC-DN(P)32H	XBC-DN64H / XEC-DN(P)64H
Çıkış noktası		16 puan	32 puan
Yalıtım yöntemi		Fotoğraf bağlayıcı yalıtımı
Nominal yük gerilimi		DC12/24V
Yük voltajı aralığı		DC 10,2 ~ 26,4V
Maks. yük voltajı		0,5A / 1 nokta (P20 ~ 23: 0,1A/nokta)
Kaçak akımı kapatma		0,1mA veya daha az
Maks. ani akım		4A/10ms veya daha az
Maks. voltaj düşüşü (Açık)		DC 0,4V veya daha az
Dalgalanma engelleyici		Zener Diyot
Tepki Süresi	Kapalı → Açık	1 ms veya daha az
	Açık → Kapalı	1 ms veya daha az (Nominal yük, dirençli yük)
Ortak yöntem		4 puan/COM	P20 ~ 2F: 4 nokta/COM P30 ~ 3F: 8 nokta/COM
Harici güç kaynağı	Gerilim	DC 12/24V ±%10 (Dalgalanma gerilimi 4 Vp-p veya daha az)
	Akım	10mA veya daha az (DC 24V bağlantısı)
