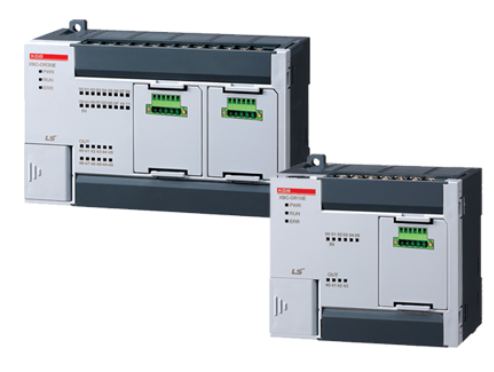

XBC/XEC E-Tipi

Ürün Açıklaması

Performans özellikleri

Öğe		Özellikler ('E' tipi)
		XBC/XEC-DR10E XBC/XEC-DN10E XBC/XEC-DP10E	XBC/XEC-DR14E XBC/XEC-DN14E XBC/XEC-DP14E	XBC/XEC-DR20E XBC/XEC-DN20E XBC/XEC-DP20E	XBC/XEC-DR30E XBC/XEC-DN30E XBC/XEC-DP30E
Program kontrol yöntemi		Tekrarlı işlem, Sabit çevrim işlemi
G/Ç kontrol yöntemi		Senkronize toplu işleme yöntemini tarayın (Yenileme yöntemi) Talimata göre doğrudan yöntem
Program dili		Merdiven Diyagramı (LD), Sıralı Fonksiyon Tablosu (SFC) Yapılandırılmış Metin (ST), Talimat Listesi (IL)
İşleme hızı (Temel talimat)		240 ns/adım
Program kapasitesi		4 Kstep (XBC-D xxx E), 50 KB (XEC-D xxx E)
Maks. G/Ç noktaları (Ana+Seçenek X)		14 nokta (1 seçenek)	18 nokta (1 seçenek)	28 nokta (2 seçenek)	38 nokta (2 seçenek)
Operasyon modu		ÇALIŞTIR, DURDUR, HATA AYIKLAMA
Toplam program bloğu sayısı		128
Görev	Başlatma	1
	Sabit dönem	8
	Harici giriş	(%I x 0.0.0~%I x 0.0.3)
	Dahili cihaz	8
Program bağlantı noktası		RS-232C 1 kanal (Yükleyici)
Kendi kendine teşhis fonksiyonları		Watchdog Zamanlayıcısı, Bellek hatası tespiti G/Ç hatası tespiti vb.
Yerleşik işlevler		RS-232C veya RS-485(1 kanal), Darbe yakalama, Giriş filtresi, Harici kesme, Yüksek hızlı sayaç
Elektrik kesintisinde verileri koruyun		Temel parametrelerde mandal alanı ayarı

Giriş spesifikasyonu

Şartname Modal		Ana ünite
		XBC/XEC-DR10E XBC/XEC-DN10E	XBC/XEC-DR14E XBC/XEC-DN14E	XBC/XEC-DR20E XBC/XEC-DN20E	XBC/XEC-DR30E XBC/XEC-DN30E
Giriş noktası		6 puan	8 puan	12 puan	18 puan
Yalıtım yöntemi		Fotoğraf bağlayıcı yalıtımı
Nominal giriş voltajı		DC 24V
Nominal giriş akımı		Yaklaşık 4mA (Kontak noktası 0~3: yaklaşık 7mA)
Çalışma voltajı aralığı		DC 20,4~28,8V (Dalgalanma oranı %5 dahilinde)
Açık voltaj / Açık akım		DC 19V veya üzeri / 3mA veya üzeri
Kapalı voltaj / Kapalı akım		DC 6V veya daha düşük / 1mA veya daha düşük
Giriş direnci		Yaklaşık 5,6kΩ (%Ix0.0.0~%Ix0.0.3: yaklaşık 2,7kΩ)
Tepki Süresi	Kapalı → Açık	1/ 3 / 5 / 10 / 20 / 70 / 100 ms (G/Ç parametresi ile ayarlanır) Varsayılan: 3 ms
	Açık → Kapalı
Yalıtım basıncı		AC 560Vrms / 3 döngü (Rakım 2000m)
Yalıtım direnci		MegOhmMeter ile 10kΩ veya daha fazlası
Ortak yöntem		6 puan / BİL	8 puan / BİL	12 puan / BİL	18 puan / BİL
Uygun kablo boyutu		0,3 mm2
Çalışma göstergesi		Giriş Açıkken LED Açık
Harici bağlantı yöntemi		14 noktalı terminal blok konnektörü (M3 6 vida)		24 noktalı terminal blok konnektörü (M3 6 vida)
Ağırlık		330g	340g	450g	465g
		313g	315g	315g	423g

Röle çıkış spesifikasyonu

Şartname Modal		Ana ünite
		XBC/XEC-DR10E	XBC/XEC-DR14E	XBC/XEC-DR20E	XBC/XEC-DR30E
Çıkış noktası		4 puan	6 puan	8 puan	12 puan
Yalıtım yöntemi		Röle yalıtımı
Nominal yük gerilimi / Akım		DC 24V 2A (dirençli yük) / AC 220V 2A (COSF = 1), 5A / COM
Min. yük voltajı / Akım		DC 5V / 1mA
Maks. yük voltajı		AC 250V, DC 125V
Kaçak akımı kapatma		0,1mA (AC 220V, 60Hz)
Maks. Açma/Kapama frekansı		3.600 kez/saat
Dalgalanma engelleyici		Hiçbiri
Servis ömrü	Mekanik	20 milyon kez veya daha fazla
	Elektriksel	Nominal yük voltajı / Akım 100.000 kat veya daha fazla
		AC 200V / 1,5A, AC 240V / 1A (COØ = 0,7) 100.000 defa veya daha fazla
		AC 200V / 1A, AC 240V / 0,5A (COØ = 0,35) 100.000 defa veya daha fazla
		DC 24V / 1A, DC 100V / 0,1A (Sol / Sağ = 7ms) 100.000 defa veya daha fazla
Tepki Süresi	Kapalı → Açık	10 ms veya daha az
	Açık → Kapalı	12 ms veya daha az
Ortak yöntem		2 puan / BİL	4 puan / BİL	4 puan / BİL	4 puan / BİL
Uygun kablo boyutu		Örgülü kablo 0,3~0,75 mm 2 (Dış çap 2,8 mm veya daha az)
Çalışma göstergesi		Çıkış Açıkken LED Açık
Harici bağlantı yöntemi		14 noktalı terminal blok konnektörü (M3 x 6 vida)		24 noktalı terminal blok konnektörü (M3 x 6 vida)

Transistör çıkış özellikleri (Negatif/Kaynak tipi)

Şartname Modal		Ana ünite
		XBC/XEC-DN10E XBC/XEC-DP10E	XBC/XEC-DN14E XBC/XEC-DP14E	XBC/XEC-DN20E XBC/XEC-DP20E	XBC/XEC-DN30E XBC/XEC-DP30E
Çıkış noktası		4 puan	6 puan	8 puan	12 puan
Yalıtım yöntemi		Fotoğraf bağlayıcı yalıtımı
Nominal yük gerilimi		DC12/24V
Çalışma yükü voltaj aralığı		DC10.2~26.4V
Maks. yük akımı		0,5A/1 nokta, 2A/1COM
Kaçak akımı kapatma		0,1mA veya daha az
Maks. ani akım		4A/10ms veya daha az
Maks. Açıkken voltaj düşüşü		DC 0,4V veya daha az
Dalgalanma engelleyici		Zener diyot
Tepki Süresi	Kapalı → Açık	1ms daha az
	Açık → Kapalı	1 ms daha az (Nominal yük, dirençli yük)
Ortak yöntem		4 nokta / COM
Uygun kablo boyutu		Bükülü tel 0,3~0,75 mm 2 (Dış çap 2,8 mm veya daha az)
Harici güç	Gerilim	DC 12/24V ± %10 (Dalgalanma gerilimi 4 Vp-p veya daha az)
	Akım	25mA veya daha az (DC 24V bağlandığında)
Çalışma göstergesi		Çıkış Açıkken LED Açık
Harici bağlantı yöntemi		14 noktalı terminal blok konnektörü (M3 x 6 vida)		24 noktalı terminal blok konnektörü (M3 x 6 vida)

Seçenek G/Ç

XBO-RTCA	RTC (Gerçek Zamanlı Saat), Pil	XBO-AD02A	Gerilim/Akım, Giriş 2 kanal
XBO-DC04A	DC 24V Giriş 4 nokta	XBO-DA02A	Gerilim/Akım, Çıkış 2 kanal
XBO-TN04A	Transistör (Lavabo) Çıkışı 4 nokta	XBO-AH02A	Gerilim/Akım, Giriş 1 kanal Gerilim/Akım, Çıkış 1 kanal
XBO-RD01A	RTD(Direnç Sıcaklığı Algılama), Giriş 1 kanal	XBO-TC02A	TC (Termokupl), Giriş 2 kanal

* Yüksek hızlı sayaç ve konumlandırma fonksiyonları sırasıyla XGB standart tipinde XBO-DC04A ve XBO-TN04A'da mevcuttur.
