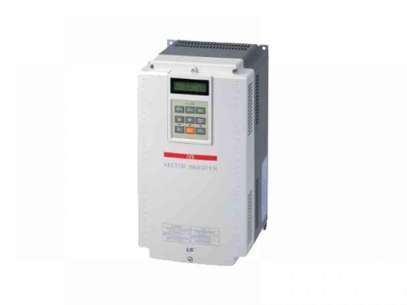

İV5 SÜRÜCÜ LS MARKA

Açıklama

iV5 Serisi 3 Faz 380V

Ürün Açıklaması

MERKEZ: GÜR ELEKTRİK OTOMASYON

GÜZELTEPE MAHALLESİ MEHMET AKİF ERSOY CADDESİ NO:9 ALİBEYKÖY / EYÜPSULTAN/ İSTANBUL

CEP : 0542 4177186

MAİL : gurotomasyon@gmail.com

*Asansör uygulamaları için

(Değişken tork uygulamaları)

*Sensörlü Vektör Kontrol

*%150 tork

*Auto-tuning

*PID Kontrol

*Programlanabilir Giriş/Çıkış

*0-10VDC,10-10VDC Analog giriş

*-10-10V Analog çıkış

*Taşınabilir Keypad

MERKEZ: GÜR ELEKTRİK OTOMASYON

GÜZELTEPE MAHALLESİ MEHMET AKİF ERSOY CADDESİ NO:9 ALİBEYKÖY / EYÜPSULTAN/ İSTANBUL

SİPARİŞ TELEFON

CEP : 0542 4177186

MAİL : gurotomasyon@gmail.com

ÜRÜNLERİN YEDEK PARÇALARI STOKLARIMIZDA OLDUGUNDAN TAMİRLERİ FİRMAMIZDA İTİNA İLE YAPILMAKTADIR

TAMİR KARGO ADRESİMZ :

GÜR ELEKTRİK OTOMASYON

GÜZELTEPE MAHALLESİ MEHMET AKİF ERSOY CADDESİ NO 9 ALİBEYKÖY-EYÜPSULTAN-İSTANBUL

TELEFON: 0542 - 4177186

MAİL: gurotomasyon@gmail.com

200V Sınıfı


Tür : SV[ ][ ][ ]iV5-2(DB)		022	037	055	075	110	150	185	220	300	370
Maksimum uygulanabilir	[HP]	3	5	7.5	10	15	20	25	30	40	50
motor serileri 1)	[kW]	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37
Nominal Çıkış	Kapasite[kVA] 2)	4.5	6.1	9.1	12.2	17.5	22.5	28.2	33.1	46	55
	Nominal Akım [A]	12	16	24	32	46	59	74	88	122	146
	Çıkış hızı	0 ~ 3600 (dev/dak)
	Çıkış voltajı	0 ~ 200V(230V) 3)
Anma girişi töreni	Gerilim	3Ø 200 ~ 230V (-%10 ~ +%10)
Anma girişi töreni	Sıklık	50 ~ 60Hz (±%5)
Ağırlık[Kg(Ibs)]		6(13)	6(13)	7,7(16,9)	7,7(16,9)	13,7(30,2)	13,7(30,2)	20,3(44,7)	20,3(44,7)	42(93)	42(93)

400V Sınıfı (AC Güç Giriş Tipi)


Tür : SV[ ][ ][ ]iV5-4(DB)		022	037	055	075	110	150	185	220	300	370
Maksimum uygulanabilir	[HP]	3	5	7.5	10	15	20	25	30	40	50
motor aralıkları	[kW]	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37
Nominal çıkış	Kapasite[kVA]	4.5	6.1	9.1	12.2	18.3	22.9	29.7	34.3	46	57
	Nominal Akım [A]	6	8	12	16	24	30	39	45	61	75
	Çıkış hızı	0 ~ 3600 (dev/dak)
	Çıkış voltajı	0 ~ 380V(480V) 3)
Anma girişi töreni	Gerilim	3Ø 380 ~ 480V (-%10 ~ +%10) 4)
Anma girişi töreni	Sıklık	50 ~ 60Hz (±%5)
Ağırlık[Kg(Ibs)]		6(13)	6(13)	7,7(16,9)	7,7(16,9)	13,7(30,2)	13,7(30,2)	20,3(44,7)	20,3(44,7)	42(93)	42(93)


Tür : SV[ ][ ][ ]iV5-4(DB)		450	550	750	900	1100	1320	1600	2200	2800	3150	3750	5000	8000
Maksimum uygulanabilir	[HP]	60	75	100	120	150	175	215	300	373	420	500	600	1067
motor aralıkları	[kW]	45	55	75	90	110	132	160	220	280	315	375	500	800
Nominal çıkış	Kapasite[kVA]	70	85	116	140	170	200	250	329	416	468	557	732	1105
	Nominal Akım [A]	91	110	152	183	223	264	325	432	546	614	731	960	1384
	Çıkış hızı	0 ~ 3600 (dev/dak)
	Çıkış voltajı	0 ~ 380V(460V) 3)
Anma girişi töreni	Gerilim	3Ø 380 ~ 480V (-%10 ~ +%10) 4)
Anma girişi töreni	Sıklık	50 ~ 60Hz (±%5)
Ağırlık[Kg(Ibs)]		63 (139)	63 (139)	68 (150)	98 (216)	98 (216)	122 (269)	122 (269)	175 (386)	243 (536)	380 (838)	380 (838)	476 (1050)	589 (1300)

400V Sınıfı (DC Güç Giriş Tipi)


SV [ ] [ ] [ ] iV5-4DC		055	075	110	150	185	220	300	370	450	550
Maksimum uygulanabilir	[HP]	7.5	10	15	20	25	30	40	50	60	75
motor serileri 1)	[kW]	5.5	7.5	11	15	18.5	22	30	37	45	55
çıktı	Kapasite[kVA] 2)	9.1	12.2	18.3	22.9	29.7	34.3	46	57	70	85
	Nominal Akım [A]	12	16	24	30	39	45	61	75	91	110
	Hız	0 ~ 3600 (dev/dak)
	Gerilim	0 ~ 380V(480V) 3)
Giriş Nominal Gerilimi		DC 540 ~ 680V(+%10) 5)
Tahrik ağırlığı [Kg(Ibs)]		12(26)	12(26)	24(53)	24,5(54)	25(55)	25(55)	38,5(84)	38,5(84)	50(110)	50(110)


SV [ ] [ ] [ ] iV5-4DC		750	900	1100	1320	1600	2200	2800	3150	3750	5000
Maksimum uygulanabilir	[HP]	100	120	150	175	215	300	373	420	500	666
motor serileri 1)	[kW]	75	90	110	132	160	220	280	315	375	500
çıktı	Kapasite[kVA] 2)	116	140	170	200	250	329	416	468	557	732
	Nominal Akım [A]	152	183	223	264	325	432	546	614	731	960
	Hız	0 ~ 3600 (dev/dak)
	Gerilim	0 ~ 380V(480V) 3)
Giriş anma gerilimi		DC 540 ~ 680V(+%10) 5)
Tahrik ağırlığı [Kg(Ibs)]		55 (121)	79 (174)	79 (174)	98,5 (217)	98,5 (217)	154,5 (340)	206 (454)	343 (756)	343 (756)	466 (1028)

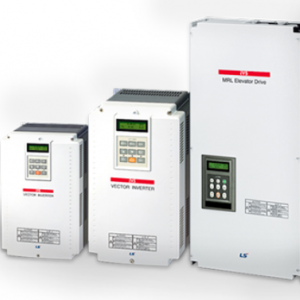

400V Sınıfı (MRL)


SV [ ] [ ] [ ] iV5-4(MRL)		075	110	150	220
Maksimum uygulanabilir	[HP]	10	15	20	30
motor aralıkları	[kW]	7.5	11	15	22
Nominal çıkış	Kapasite[kVA] 2)	13.7	20.6	27.5	39.6
	Nominal Akım [A]	18	27	36	52
	Çıkış hızı	0 ~ 200 (dev/dak)
	Çıkış voltajı	380V~480V 3)
Anma girişi töreni	Gerilim	3Ø 380 ~ 480V (-%10 ~ +%10)
Anma girişi töreni	Sıklık	50~60Hz (±%5)
Ağırlık[Kg(Ibs)]		14(30,8)	14(30,8)	18.7(41)	19(41,8)

1) LG-OTIS 4 kutuplu motorun kullanılması durumunda uygulanabilir maksimum motor çıkış kapasitesini 05 temsil eder.

2) Nominal kapasite (= 3VI), 200V sınıfı için 220V, 400V sınıfı için 440V esas alınarak hesaplanır.

3) Maksimum çıkış voltajı, belirtilen giriş voltajından daha yüksek üretilemez.

4) Giriş voltajı 480V'un üzerinde olduğunda nominal akım %10 oranında azaltılır.

5) Nominal akım, 680 VDC giriş voltajının üzerinde %10 oranında azaltılır.

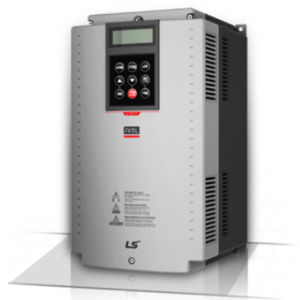

IV5L

(7.5HP) LSV055iV5L-4CNNN

(10HP) LSV075iV5L-4CNNN

(15HP) LSV110iV5L-4CNNN

(20HP) LSV150iV5L-4CNNN

(25HP) LSV185iV5L-4CNNN

(30HP) LSV220iV5L-4CNNN

SV300iV5-4DB

3 Fazlı 400V(5,5~22kW)

LSLV ve iV5L-4CNNN			055	075	110	150	185	220
Motor Değeri		HP	7.5	10	15	20	25	30
Motor Değeri		kW	5.4	7.5	11	15	18.5	22
Çıkış Değeri	Kapasite [kVA]		9.1	12.2	18.3	22.9	29.0	34.3
	Nominal Akım [A]		12	16	24	30	39	45
	Hız		0~3600 dev/dak
	Gerilim [V]		0~380 V (480 V)
Giriş Derecelendirmesi	Gerilim [V]		3 fazlı 380~480VAC (-10% ~ +10%)
Giriş Derecelendirmesi	Frekans [Hz]		50~60Hz (±%5)
Ağırlık (kg(lbs))			7,7 (16,9)	7,7 (16,9)	13,7 (30,2)	13,7 (30,2)	20,3 (44,7)	20,3 (44,7)

· Standart motor kapasitesi standart 4 kutuplu motora dayanmaktadır.
· 400V Sürücüler 440V besleme gerilimi için tasarlanmıştır.
· Maksimum çıkış voltajı giriş voltajını aşamaz.
